ИБП для серверной: как рассчитать мощность и выбрать топологию On-Line против Line-Interactive

Почему для серверной нужен отдельный подход к выбору ИБП

ИБП для домашнего компьютера и ИБП для серверной — разные устройства с разными требованиями, хотя внешне могут выглядеть похоже.

Домашний ПК при пропадании питания просто выключится. Это неудобно, но не катастрофично. Сервер в той же ситуации может потерять незафиксированные транзакции базы данных, повредить файловую систему, прервать работу корпоративных сервисов. Для серверов с RAID-массивами внезапное отключение — риск потери массива. Для баз данных — риск повреждения журналов.

Кроме того, серверная работает 24/7. Бытовой ИБП рассчитан на режим 8 часов в сутки; серверный — на непрерывную нагрузку с требованиями к КПД, тепловыделению и ресурсу батарей.

Ещё одна специфика: серверы с импульсными блоками питания чувствительны к качеству выходного сигнала ИБП. Модифицированная синусоида, которую выдают дешёвые ИБП при работе от батарей, может вызывать нестабильную работу и сокращать ресурс серверных блоков питания. Для серверной нужна чистая синусоида.

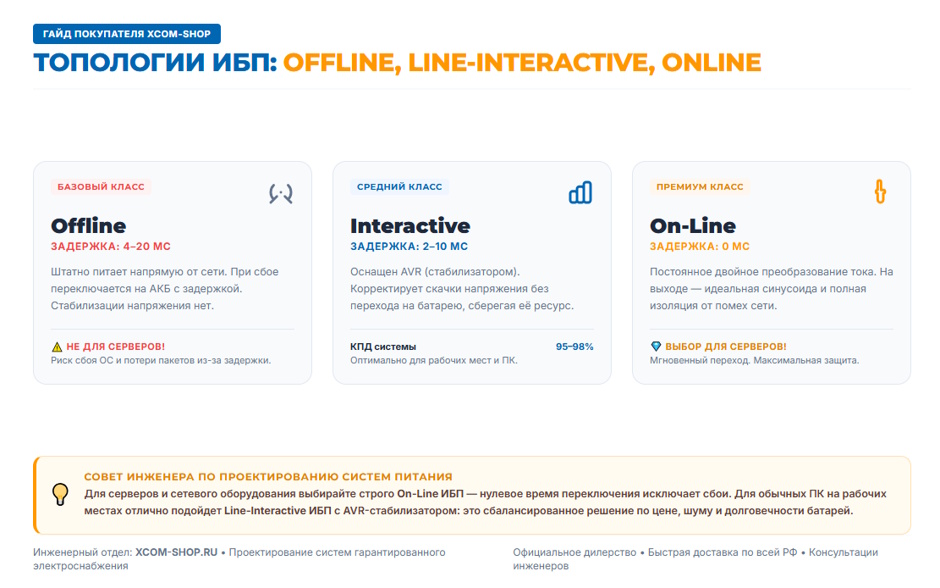

Три топологии ИБП: Offline, Line-Interactive, Online

Все ИБП делятся на три топологии по принципу взаимодействия с электросетью. Это фундаментальная характеристика, которую нельзя изменить настройками.

Offline (резервный)

Самая простая топология. В штатном режиме оборудование питается напрямую от сети. При пропадании напряжения ИБП переключается на батарею — с задержкой 4–20 мс. Никакой стабилизации напряжения нет: скачки и просадки в сети передаются прямо на оборудование.

Для серверной Offline-ИБП не подходит ни при каких обстоятельствах. Задержка переключения критична для серверов: 20 мс — это потеря одного-двух пакетов данных в высокоскоростных приложениях и риск зависания операционной системы при переходе.

Line-Interactive (линейно-интерактивный)

Промежуточная топология. Оборудование питается от сети, но через AVR (автоматический регулятор напряжения). При просадках и скачках напряжения AVR корректирует его без перехода на батарею. Это расширяет допустимый диапазон входного напряжения и продлевает ресурс батарей.

При пропадании питания — переключение на батарею с задержкой 2–10 мс и чистой синусоидой на выходе (у качественных моделей). Инвертор не находится в постоянной работе: он включается только при переходе на батарею.

Плюсы: высокий КПД (95–98%), меньшее тепловыделение, ниже стоимость. Минусы: микропрерывание питания при переключении, отсутствие полной изоляции от проблем сети.

On-Line (с двойным преобразованием)

Наиболее совершенная топология. Оборудование всегда питается от инвертора, а не от сети напрямую. Сеть заряжает батарею через выпрямитель, а инвертор формирует идеально чистое выходное напряжение из тока батареи — независимо от того, что происходит во входной сети.

При отключении электричества никакого переключения нет: инвертор уже работает, батарея уже в контуре. Время перехода на автономию — ноль миллисекунд. Выходное напряжение стабильно при любых проблемах сети: провалах, скачках, помехах, искажении формы волны.

Минус: КПД на 3–5% ниже, чем у Line-Interactive; выше тепловыделение.

Чем On-Line принципиально отличается от Line-Interactive

Разница между топологиями не сводится к «переключение быстрее или медленнее». Это принципиально разная архитектура защиты.

Line-Interactive — условно, это замок с задержкой на двери. Дверь обычно открыта для сети. При тревоге замок срабатывает — с небольшой задержкой.

On-Line — изолированная среда. Оборудование никогда не подключено к сети напрямую. Всё, что приходит из сети — проходит через двойное преобразование и полностью изолируется. Искажения, гармоники, высокочастотные помехи, нестабильность частоты — всё это остаётся «снаружи».

Для чувствительного серверного оборудования, систем виртуализации, СХД и баз данных это принципиальная разница. Именно поэтому любые профессиональные рекомендации для ЦОД и серверных однозначно указывают на On-Line как единственно правильную топологию.

Когда Line-Interactive допустим для серверной

При всём сказанном Line-Interactive имеет право на существование в серверной при соблюдении ряда условий.

Малая серверная с некритичными сервисами. Если в стойке стоит файловый сервер для хранения архивов или сервер резервного копирования — не prod, не БД, не транзакционные сервисы — Line-Interactive с чистой синусоидой обеспечит достаточную защиту при существенной экономии бюджета.

Стабильная электросеть. В современных офисных зданиях с качественной электрикой Line-Interactive с широким диапазоном AVR (110–280 В) работает годами без единого перехода на батарею. Риски минимальны там, где сеть стабильна.

Удлинённое время автономии как приоритет. Line-Interactive имеет более высокий КПД, что означает меньший разогрев батарей и их более длительный ресурс. При одинаковой батарейной ёмкости Line-Interactive обеспечит чуть большее время автономии.

Важная оговорка: Line-Interactive должен выдавать чистую синусоиду при работе от батарей — не модифицированную. Это обязательное условие для серверных блоков питания с активным PFC. Большинство серверных Line-Interactive от APC, Eaton, Ippon это обеспечивают, но стоит проверять в спецификациях.

Как рассчитать мощность ИБП: ВА и Вт

Мощность ИБП указывается в двух единицах: вольт-амперах (ВА) и ваттах (Вт). Это разные характеристики, и разница между ними важна.

Ватты (Вт) — активная мощность. Реальная работа, совершаемая оборудованием. Именно её показывают измерители потребления.

Вольт-амперы (ВА) — полная мощность. Произведение действующего тока и напряжения без учёта фазового сдвига. ВА всегда больше или равно Вт.

Соотношение Вт/ВА называется коэффициентом мощности (Power Factor, PF). Для современных серверов с блоками питания на активном PFC коэффициент мощности близок к 1 (0,95–0,99). Это значит, что 1000 ВА ≈ 950–990 Вт реальной нагрузки. Для ИБП с PF=1 (некоторые модели APC SRT) 1000 ВА = 1000 Вт.

Для старых серверов без PFC коэффициент мощности ниже (0,6–0,8). В этом случае ИБП 1000 ВА способен обеспечить только 600–800 Вт реальной нагрузки.

Практическое правило: при расчёте для современного серверного оборудования используйте Вт как основную единицу, но выбирайте ИБП с запасом по ВА.

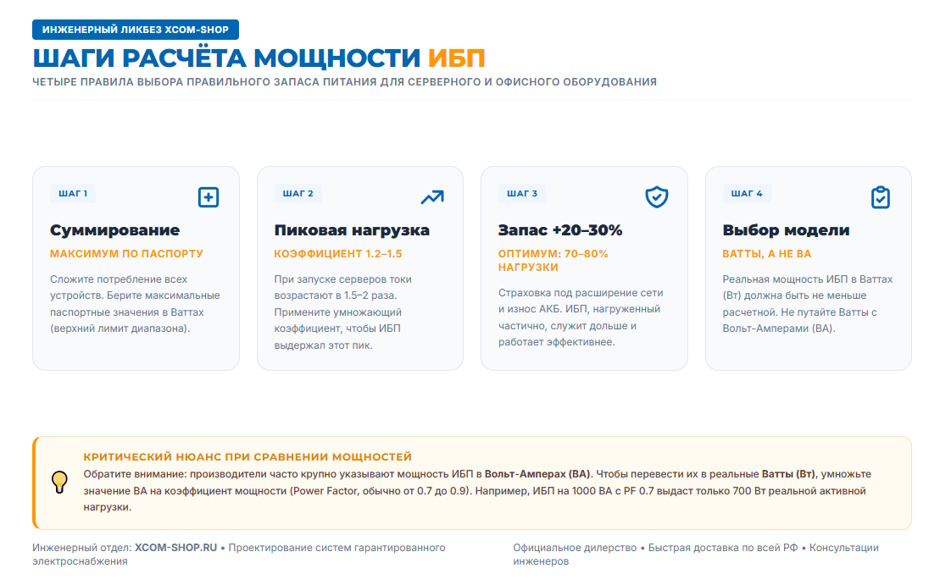

Шаги расчёта мощности

Шаг 1. Суммируйте потребление оборудования. Для каждого устройства берите паспортное максимальное потребление в ваттах. Если указан диапазон — используйте верхнее значение.

Шаг 2. Учтите пиковую нагрузку. При запуске серверов потребление кратковременно превышает номинальное в 1,5–2 раза. ИБП должен выдержать этот пик без отключения. Используйте коэффициент 1,2–1,5 к суммарному потреблению.

Шаг 3. Добавьте запас 20–30%. Это страховка на расширение инфраструктуры и деградацию батарей с возрастом. ИБП, нагруженный на 70–80% от номинала, работает эффективнее и служит дольше, чем нагруженный под завязку.

Шаг 4. Выберите ИБП с мощностью в ваттах не меньше расчётной.

Пример расчёта для типовой серверной

Пример: серверная малого бизнеса, задача — обеспечить корректное завершение работы при отключении электричества.

Расчёт с коэффициентами:

• С учётом пиковой нагрузки ×1,3: 630 × 1,3 = 819 Вт
• С запасом на расширение ×1,25: 819 × 1,25 ≈ 1024 Вт

Вывод: нужен ИБП с мощностью не менее 1000 Вт (или около 1200 ВА при PF 0,9). На практике — выбирать модель 1500 ВА / 1350 Вт или 2000 ВА / 1800 Вт для комфортного запаса.

Время автономии: как рассчитать и что влияет

Время автономии — период, в течение которого ИБП питает нагрузку от батарей. Для серверной ключевой вопрос: сколько времени нужно для корректного завершения работы всех сервисов и безопасного выключения серверов?

Типичный ответ: 5–15 минут для большинства малых серверных. Этого достаточно для завершения транзакций, закрытия баз данных и корректного выключения ОС. При плановом отключении электричества для обслуживания время может потребоваться больше.

Формула оценки времени автономии:

Время (мин) ≈ (Ёмкость батарей, Вт·ч × КПД ИБП) / Нагрузка, Вт × 60

Пример: ИБП с батареями 200 Вт·ч, КПД инвертора 90%, нагрузка 500 Вт: (200 × 0,9) / 500 × 60 = 21,6 минуты

Производители указывают время автономии для типичных уровней нагрузки (50% и 100%). Реальное время зависит от фактической нагрузки и возраста батарей.

Что влияет на время автономии:

• Ёмкость батарей (основной параметр)
• Уровень нагрузки (чем меньше нагрузка, тем дольше работает)
• Температура: при +25°C батарея работает нормально; при +35°C теряет 20–25% ёмкости
• Возраст батарей: через 3–5 лет ёмкость падает до 70–80% от номинала

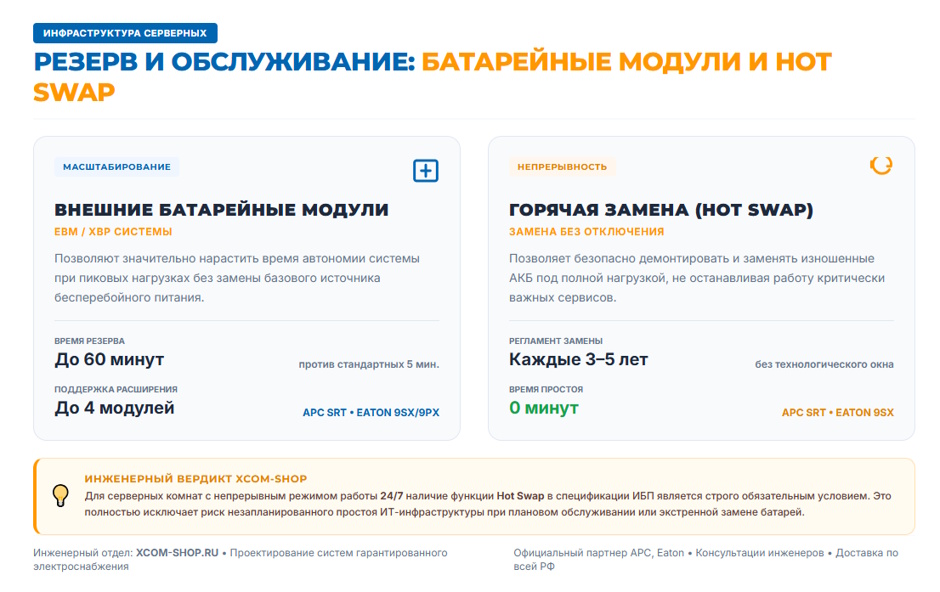

Внешние батарейные модули и горячая замена

Для серверных важны два дополнительных параметра по работе с батареями.

Внешние батарейные модули (EBM/XBP) позволяют подключить дополнительные батарейные блоки к ИБП и значительно увеличить время автономии. APC Smart-UPS SRT и Eaton 9SX/9PX поддерживают подключение до 4 внешних модулей. Это позволяет нарастить время автономии с 5 минут до 30–60 минут без замены основного ИБП.

Горячая замена батарей (Hot Swap) — возможность заменить батареи без отключения нагрузки. Принципиально важно для серверных, которые работают 24/7. Замена батарей по регламенту (каждые 3–5 лет) не требует технического окна и остановки сервисов. Eaton 9SX и APC Smart-UPS SRT поддерживают горячую замену батарей.

Для серверных с требованием непрерывности — функция Hot Swap обязательна при выборе ИБП.

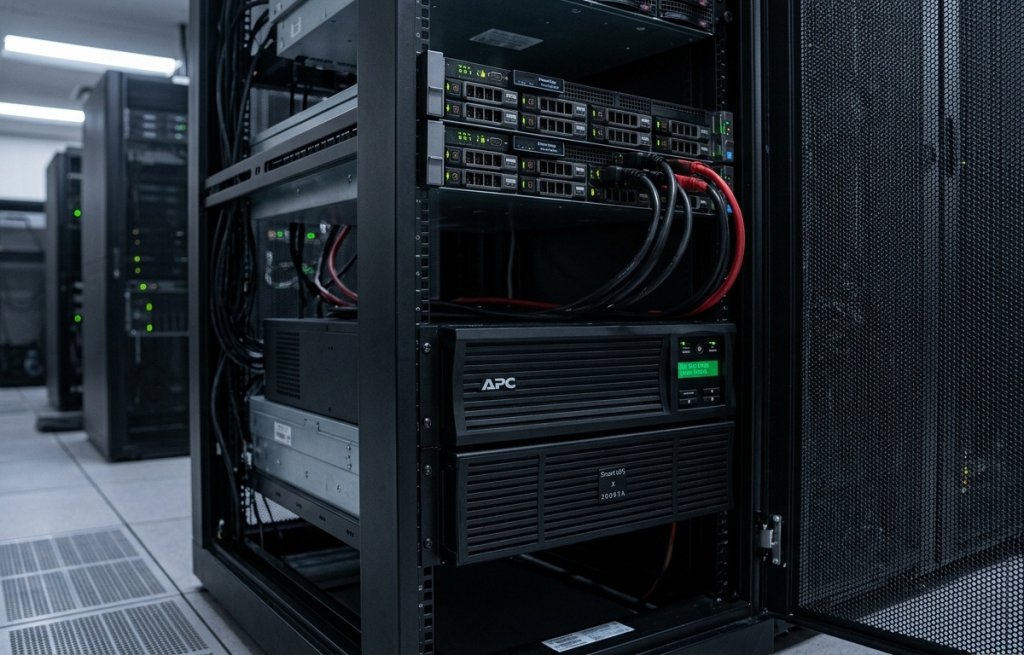

Форм-фактор: Tower vs Rack

Tower (башенный) — устройство в напольном корпусе. Устанавливается рядом со стойкой или под стол. Удобен при отсутствии свободного места в стойке. Некоторые модели конвертируемые (Tower/Rack).

Rack (стоечный) — устройство в корпусе для монтажа в 19-дюймовую стойку. Стандартная высота: 1U, 2U, 3U. Позволяет организовать всё оборудование в одной стойке, использует вертикальное пространство, упрощает кабель-менеджмент.

Для серверных с 19-дюймовыми стойками предпочтителен Rack-форм-фактор. Большинство серверных ИБП APC SRT, Eaton 9SX и 9PX, SmartWatt SECURE доступны в Rack-исполнении 2U или 3U.

Мониторинг и управление: SNMP и сетевые карты

Серверный ИБП должен интегрироваться в систему мониторинга инфраструктуры. Это необходимо для:

• оповещения о переходе на батарею
• мониторинга состояния батарей и остатка времени автономии
• автоматического инициирования корректного выключения серверов при исчерпании батарей
• удалённого управления розетками (для ИБП с управляемыми PDU)

SNMP (Simple Network Management Protocol) — стандартный протокол мониторинга сетевого оборудования. ИБП с SNMP-картой интегрируется в Zabbix, Nagios, PRTG, систему управления ЦОД (DCIM).

Слот расширения (SmartSlot у APC, коммуникационный слот у Eaton) позволяет установить сетевую карту для SNMP-управления. Большинство серверных ИБП имеют такой слот; карта приобретается отдельно или входит в комплект старших моделей.

Интерфейс USB и RS-232 — для прямого подключения ИБП к серверу и запуска ПО для автоматического выключения (PowerChute у APC, IPM у Eaton). При потере питания ПО инициирует корректное завершение работы ОС в течение заданного времени.

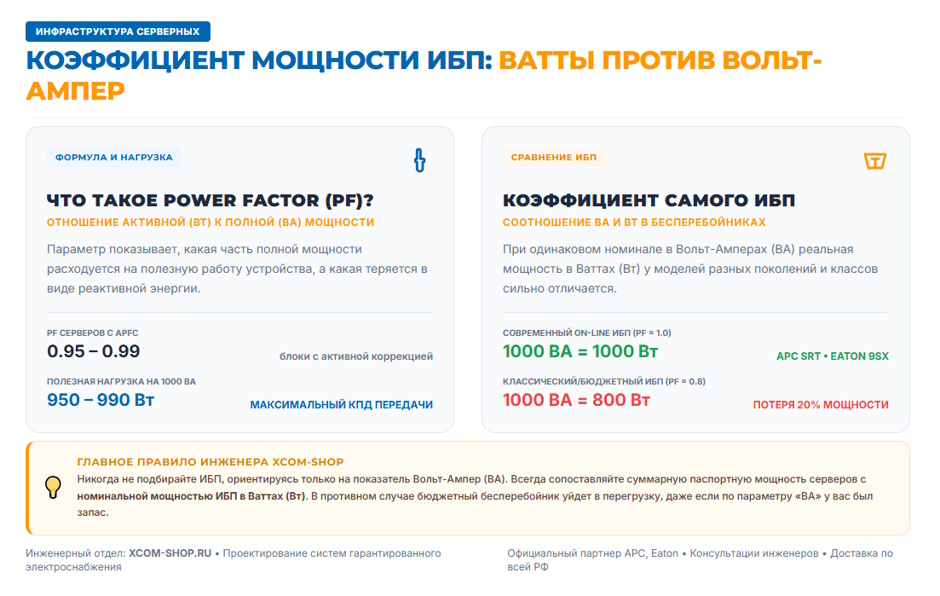

Коэффициент мощности: важный параметр, который часто игнорируют

Коэффициент мощности (Power Factor, PF) — отношение активной мощности (Вт) к полной (ВА). Этот параметр важен в двух контекстах.

PF нагрузки. Современные серверы с блоками питания на активном PFC имеют коэффициент мощности 0,95–0,99. Это значит: ИБП на 1000 ВА реально поддерживает 950–990 Вт нагрузки такого оборудования.

PF самого ИБП. Некоторые ИБП класса On-Line (APC Smart-UPS SRT, ряд Eaton 9SX) имеют коэффициент мощности 1,0 — то есть 1000 ВА = 1000 Вт. Это важно при расчёте: такой ИБП эффективнее использует свою мощность.

ИБП с PF 0,8 — это классический показатель более старых моделей. ИБП 1000 ВА / 800 Вт обеспечит только 800 Вт нагрузки. При расчёте мощности всегда проверяйте мощность в ваттах, а не только в ВА.

Сравнительная таблица топологий

Обзор решений из каталога XCOM-SHOP

APC Smart-UPS SRT — On-Line для серверных

Серия APC Smart-UPS SRT — флагманская On-Line линейка APC для серверных. Ключевые особенности: коэффициент мощности 1,0 (ВА = Вт), горячая замена батарей, поддержка внешних батарейных модулей, слот SmartSlot для сетевых карт SNMP.

APC SRT1000RMXLI-NC — 1000 ВА/1000 Вт, On-Line, Rack 2U, LCD-дисплей, USB, SmartSlot, RJ-45. Для одного-двух серверов начального уровня.

APC SRT3000RMXLI-NC — 3000 ВА/2700 Вт, On-Line, Rack 2U, Extended-run (поддержка внешних батарей), LCD, USB, SmartSlot, WebSNMP в комплекте.

APC Smart-UPS SRT SRTL3000RMXLI — 3000 ВА/2700 Вт, On-Line с литий-ионными батареями, Rack 3U, 5 лет гарантии. Li-Ion батареи имеют вдвое больший ресурс по сравнению с VRLA (AGM) и выдерживают более высокие температуры.

APC Smart-UPS SMT — Line-Interactive для серверной

APC SMT2200IC — 2200 ВА, Line-Interactive, Rack 2U, SmartConnect (облачный мониторинг через приложение), AVR, LCD. Для некритичных серверных нагрузок при ограниченном бюджете.

Eaton 9SX — On-Line с горячей заменой

Eaton 9SX1000IR — 1000 ВА/900 Вт, On-Line, Rack, горячая замена батарей, поддержка до 4 внешних батарейных модулей, LCD, RS-232, USB. Мониторинг через Eaton IPM.

Eaton 9PX — On-Line Rack с высоким КПД

Eaton 9PX 1000I RTN и 9PX 1500i RT2U — серия 9PX отличается от 9SX более высоким КПД в режиме ECO Mode (до 99%) при сохранении возможности On-Line работы. Для объектов, где критична экономия электроэнергии.

SmartWatt UPS SECURE — отечественный On-Line

SmartWatt UPS SECURE IEC 2kVA — российский бренд SmartWatt, On-Line топология, стоечное/напольное исполнение, LCD-дисплей, IEC-розетки. Оптимальны для объектов с требованием к использованию отечественного оборудования.

Ippon Innova RTB — On-Line Rack

Ippon Innova RTB 1000, RTB 1500 — On-Line серия в Rack-исполнении. Российский производитель, широкий выбор мощностей от 1 до 10 кВА. Хорошее соотношение цены и функциональности для малого и среднего бизнеса.

Импульс ФОРВАРД — российский On-Line Rack

Импульс ФОРВАРД 1000, 2000, 3000 — российский производитель, On-Line, стоечное исполнение. Подходит для госзаказа и организаций с требованием к локализации.

Полный каталог ИБП On-Line топологии в стоечном исполнении представлен на сайте XCOM-SHOP.

Как выбрать ИБП под конкретный объект

Малая серверная (1–3 сервера, некритичные сервисы): Line-Interactive с чистой синусоидой, Rack 2U, 1500–3000 ВА. Eaton 5PX или APC Smart-UPS SMT.

Малая серверная (prod-серверы, 1С, БД): On-Line, Rack 2U, 1500–3000 ВА с Hot Swap батарей. Eaton 9SX1000IR–9SX3000I или APC SRT1000RMXLI-NC–SRT3000RMXLI-NC.

Средняя серверная (5–10 серверов, критичные сервисы): On-Line, Rack 2U–3U, 3000–6000 ВА с поддержкой внешних батарей и SNMP. Eaton 9SX3000I–9SX5KI или APC SRT3000RMXLI-NC.

Объекты с требованием к отечественному ПО и оборудованию: SmartWatt UPS SECURE, Импульс ФОРВАРД, Ippon Innova RTB.

Длительная автономия (1+ час): On-Line с поддержкой внешних батарейных модулей. Рассчитать необходимое количество EBM исходя из формулы времени автономии.

По вопросам подбора ИБП для конкретного объекта, расчёта мощности и конфигурации можно обратиться к менеджерам XCOM-SHOP.

Часто задаваемые вопросы

Почему Line-Interactive — рискованный выбор для серверной с СУБД?

При переходе Line-Interactive на батарею происходит микропрерывание питания 2–10 мс. Для большинства оборудования это незначительно. Но серверы с СУБД (PostgreSQL, MS SQL, Oracle) в момент записи данных на диск могут зафиксировать этот момент как аварийное завершение работы и начать восстановление журнала при следующем запуске. Для RAID-контроллеров без BBU это риск потери кэша. Для высоконагруженных серверов с частыми операциями записи Line-Interactive — источник нестабильности, которую сложно диагностировать.

Как часто нужно менять батареи в серверном ИБП?

Срок службы свинцово-кислотных (AGM, VRLA) батарей в серверных ИБП — 3–5 лет при температуре не выше +25°C. При +30°C срок сокращается примерно вдвое. Производители рекомендуют профилактическую замену батарей каждые 3 года без ожидания фактического отказа. Ёмкость ниже 80% от номинала — сигнал к немедленной замене. Большинство серверных ИБП диагностируют состояние батарей автоматически и выдают предупреждение через ПО мониторинга или LED-индикатор.

Что лучше: один мощный ИБП или несколько ИБП меньшей мощности?

Зависит от требований к надёжности. Один ИБП — проще управление и меньше затрат, но единая точка отказа. Два ИБП в схеме N+1 (нагрузка распределена между двумя, каждый способен нести всю нагрузку самостоятельно) — значительно выше надёжность: при отказе одного второй принимает полную нагрузку. Для критичных серверных схема N+1 или выше — стандарт проектирования по Tier III и Tier IV.

Нужен ли ИБП для сетевого коммутатора в серверной?

Однозначно да. При отключении электричества ИБП на сервере сохраняет сервер, но если коммутатор выключился — сервер теряет сетевую связность и не может принимать запросы. Все активное сетевое оборудование в серверной (коммутаторы, маршрутизаторы, межсетевые экраны) должно быть подключено к тому же ИБП или к отдельному ИБП с синхронизированным временем автономии.
