Сетевой фильтр для ПК и техники: как выбрать по защите, току и розеткам в 2026 году

Критерии выбора сетевого фильтра: 5 параметров по порядку важности

Выбор сетевого фильтра определяют пять параметров: число и тип розеток с заземляющим контактом, максимальный ток — 10 или 16 А — и суммарная мощность подключаемой нагрузки, энергия поглощения импульса в джоулях вместе с наличием варистора, длина шнура и сечение проводника, наличие защиты от перегрузки — автоматический выключатель или термопредохранитель. Сразу снимем двусмысленность запроса: речь именно об устройстве защиты электропитания — не о программном фильтре сетевого трафика.

Число розеток, их тип и расстояние между гнёздами

Считать стоит не текущее, а планируемое число потребителей плюс 1–2 свободных гнезда в запас. Важны именно евророзетки с заземляющим контактом и увеличенный шаг между гнёздами: крупные блоки питания и адаптеры перекрывают соседние розетки, и часть заявленных гнёзд на практике оказывается нерабочей. Есть варианты с розетками, повёрнутыми под углом, и вертикальный форм-фактор — оба решают ту же проблему компоновки.

Максимальный ток и суммарная мощность подключаемой нагрузки

Бытовые устройства рассчитаны на максимальный ток 10 или 16 А, и заявленная мощность в ваттах следует из этого тока при напряжении 230 В. Ориентироваться стоит на сумму паспортных мощностей всей техники с запасом — то, что физически «влезло в розетки», реальной нагрузки не отражает. Отдельно стоит учитывать пусковой ток и реактивную нагрузку: некоторые приборы в момент включения кратковременно потребляют заметно больше номинала.

Энергия поглощения импульса в джоулях и время реакции

Цифра в джоулях — это суммарная энергия импульса, которую защитный элемент способен рассеять за свой срок службы. Больше джоулей — больше запас ресурса, но сама по себе цифра бессмысленна без времени реакции защиты и без исправного заземления в розетке. Производители заявляют этот параметр по-разному, и его стоит сверять по официальной документации конкретной модели именно на дату покупки.

Длина шнура и сечение проводника

Длину лучше брать по фактическому расстоянию до стационарной розетки с небольшим запасом: лишние метры мешают и провоцируют сматывание провода в бухту. Связка «сечение — допустимый ток — нагрев» работает так: чем выше планируемая нагрузка, тем больше нужно сечение жил, и дешёвый тонкий шнур становится слабым звеном раньше самой электроники.

Защита от перегрузки: автоматический выключатель или термопредохранитель

Сбрасываемый автоматический выключатель — кнопка возврата, устройство продолжает работать после срабатывания. Одноразовый термопредохранитель — срабатывание означает конец службы устройства целиком. Индикатор исправности защиты важен именно потому, что светящаяся кнопка питания сама по себе ни о чём не говорит: линия может быть под напряжением, а защитный элемент — уже неисправен.

Сетевой фильтр, удлинитель, стабилизатор и ИБП: что от чего защищает

Удлинитель только удлиняет линию и разветвляет розетки — фильтрации в нём нет. Сетевой фильтр подавляет импульсные помехи, высокочастотные наводки и ограничивает импульсное перенапряжение — именно эта защита от импульсного перенапряжения и отличает его от простого удлинителя. Стабилизатор напряжения выравнивает медленные отклонения напряжения от номинала. ИБП обеспечивает питание при пропадании и глубоких провалах напряжения и даёт время на корректное завершение работы техники.

Типичные связки на практике: фильтр как базовый уровень защиты для любой розетки; фильтр вместе с ИБП для системного блока и сетевого оборудования; стабилизатор для линий с систематически заниженным напряжением, например на даче или в старом доме. Важно понимать границы: сетевой фильтр не хранит энергию, не поднимает просевшее напряжение и не заменяет защитные устройства электрощита.

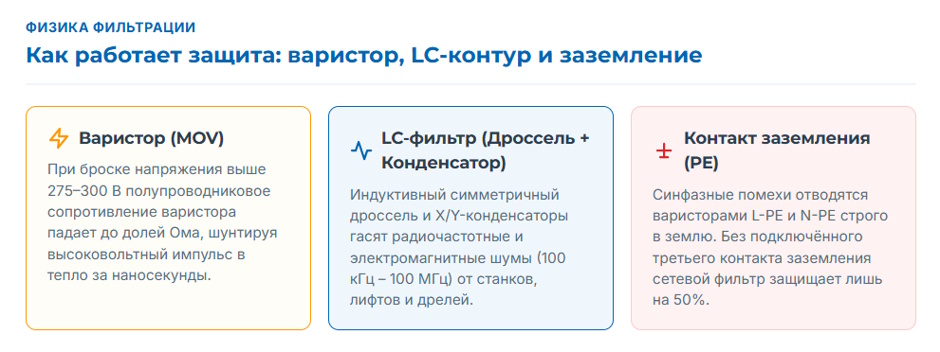

Как работает защита от импульсных помех: варистор, LC-фильтр, заземление

Внутри сетевого фильтра происходит несколько последовательных операций: импульс проходит через шнур и автоматический выключатель, гасится варистором, затем высокочастотная составляющая подавляется LC-звеном из дросселя и конденсаторов, и только после этого чистое питание идёт на выходные розетки к технике.

Импульсные помехи и перенапряжения: откуда они берутся

Источник импульсного перенапряжения не всегда очевиден: типовые причины импульсных помех — коммутация мощной индуктивной нагрузки на той же линии (компрессоры, сварочное оборудование, лифты, насосы), работа мощных бытовых приборов, грозовые наведения на воздушные линии, аварийные режимы в питающей сети. Стоит различать два разных явления: короткий импульс наносекундно-микросекундной длительности и длительное отклонение напряжения от номинала — от второго сетевой фильтр не защищает, это задача стабилизатора.

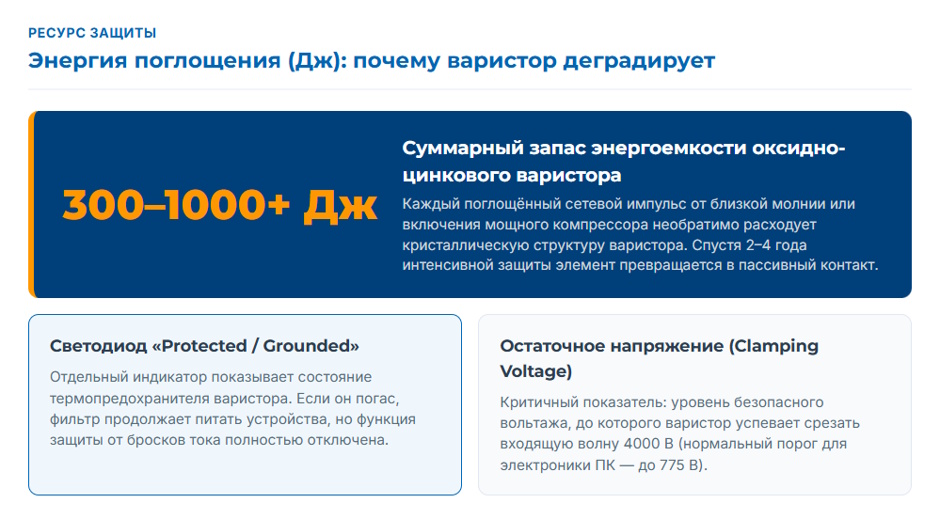

Варистор и энергия поглощения: почему джоули не единственный показатель

При превышении порогового напряжения сопротивление варистора резко падает, он шунтирует импульс и рассеивает энергию в тепло. Отсюда три следствия. Во-первых, ресурс расходуется: варистор деградирует от каждого срабатывания и постепенно перестаёт защищать, причём незаметно для пользователя. Во-вторых, важно время реакции защиты. В-третьих, важно остаточное напряжение на выходе после срабатывания. Именно поэтому имеет смысл индикатор исправности защиты: устройство с выработанным варистором продолжает раздавать питание как обычный удлинитель, просто без фильтрации.

Синфазная и дифференциальная помеха, роль LC-фильтра

Дифференциальная помеха идёт между фазным и нулевым проводниками, синфазная — относительно заземления, и подавляются они по-разному. Именно поэтому в схеме появляется LC-звено из дросселя и конденсаторов вдобавок к варистору. Практический эффект — меньше наводок на звуковой тракт и чувствительную электронику, меньше ложных перезагрузок у сетевого оборудования. В недорогих устройствах фильтрующее звено может быть упрощено или отсутствовать при формально заявленной «защите от помех» — стоит смотреть описание схемы в характеристиках, не ограничиваясь маркетинговой строчкой на упаковке.

Почему без рабочего заземления защита работает не полностью

Часть защитных цепей отводит импульс на защитный проводник, поэтому в розетке без подключённого заземляющего контакта устройство отрабатывает только частично. В старом жилом фонде заземляющий контакт в розетке нередко физически не подключён, и внешне это никак не видно. Проверку наличия и исправности заземления, а также выбор системы заземления стоит оставить квалифицированному электрику — самостоятельная переделка щита и проводки в материале не рассматривается.

Электрическая часть и безопасность подключения

Как посчитать суммарную мощность нагрузки

Порядок расчёта простой: выписать паспортную мощность каждого потребителя (для ПК — именно мощность блока питания, не пиковое потребление отдельных комплектующих), сложить все значения, добавить запас 25–30% на пусковые токи и будущие подключения, сравнить результат с допустимой мощностью устройства. Постоянная работа у самой верхней границы означает нагрев контактов и ускоренный износ фильтра — запас важен не только на бумаге.

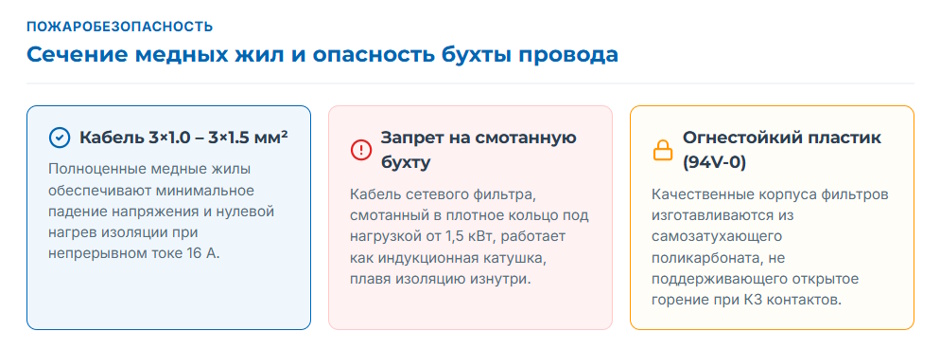

Сечение проводника, шнур и нагрев при длительной нагрузке

Сечение жил напрямую связано с допустимым длительным током и нагревом: при равной заявленной мощности устройства с разным сечением шнура ведут себя по-разному под нагрузкой. Стоит избегать эксплуатации смотанного в бухту кабеля под нагрузкой, а также размещения фильтра под ковром, за мебелью и в закрытых нишах без отвода тепла. Признаки проблемы, при которых стоит прекратить эксплуатацию: тёплый корпус, потемневшие или подгоревшие гнёзда, запах нагретого пластика.

Заземление, ток утечки и защита линии

Ответственность устройств стоит разграничивать: сетевой фильтр защищает подключённую технику от помех и импульсов, а людей и саму линию защищают устройство защитного отключения (УЗО) и автоматический выключатель в электрощите. Фильтрующие конденсаторы дают небольшой ток утечки, и при большом числе устройств на одной линии это иногда приводит к срабатыванию УЗО. Все вопросы состояния проводки, номиналов защиты и системы заземления — к квалифицированному электрику, актуальные нормативные требования стоит уточнять на дату работ.

Чего делать нельзя

Подключать один сетевой фильтр к другому каскадом: суммарная нагрузка ложится на первое устройство в цепи, а защита от перегрузки работает непредсказуемо.

• Подключать мощную нагревательную технику и мощный электроинструмент к фильтру, рассчитанному на офисную и бытовую электронику.
• Эксплуатировать фильтр с повреждённым шнуром или расшатанными гнёздами.
• Использовать переходники, которые обходят заземляющий контакт.
• Накрывать корпус тканью или ставить технику вплотную без вентиляции.
• Продолжать эксплуатацию после срабатывания одноразового предохранителя — это сигнал заменить устройство.

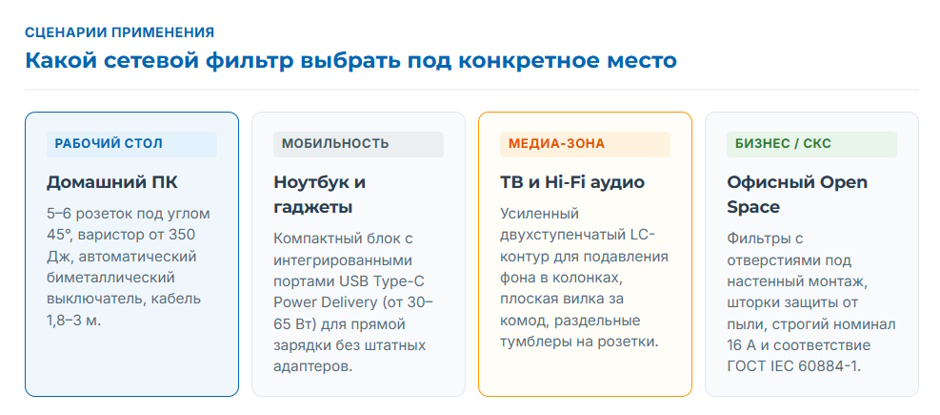

Подбор под сценарий: домашний ПК, рабочее место, ТВ-зона, офис

Домашний и игровой ПК с монитором и периферией

Типовой состав нагрузки — системный блок, монитор (иногда два), акустика, роутер, зарядки. Приоритеты: запас по току и мощности относительно блока питания ПК, увеличенный шаг гнёзд под крупные адаптеры, достаточная энергия поглощения импульса для дорогой видеокарты и материнской платы. Входные фильтрующие цепи блока питания ПК рассчитаны на штатные условия сети, поэтому внешний сетевой фильтр остаётся именно первым эшелоном защиты. Работа при полном пропадании питания — уже задача ИБП.

Рабочее место с ноутбуком, зарядками и USB-портами

Нагрузка здесь небольшая, но критична компоновка: часть гнёзд обычно занята крупными адаптерами. Полезны встроенные USB-порты, в том числе с поддержкой быстрой зарядки, которые разгружают обычные розетки, и удобный доступ к выключателю. Настольные вертикальные и настенные варианты с кабельной организацией и отдельными выключателями секций упрощают рабочее место. Стоит иметь в виду: заявленная суммарная мощность USB-портов делится между ними и распределяется динамически, это стоит проверять по описанию конкретной модели.

ТВ-зона и мультимедиа

Типовой состав — телевизор, медиаплеер или консоль, саундбар или аудиосистема, роутер. Здесь важнее подавление высокочастотных помех: наводки слышны в звуке и видны в виде артефактов на экране. Практические мелочи тоже играют роль — длина шнура до розетки за мебелью, плоская вилка и небольшая глубина корпуса, чтобы техника вставала вплотную к стене. Секционные выключатели удобны, чтобы снимать питание с редко используемых устройств, не выдёргивая вилки.

Офис, сетевое оборудование и видеонаблюдение

В офисном сценарии добавляются однотипные рабочие места, коммутаторы и точки доступа, видеорегистраторы, требования к аккуратному монтажу. Здесь приоритетны исполнение под монтаж в 19-дюймовую стойку или на стену, распределение нагрузки по нескольким линиям вместо наращивания гнёзд на одной точке, учёт суммарного тока утечки при большом числе устройств. Для серверных и стоек часто используют не бытовой фильтр, а блоки розеток форм-фактора PDU — они рассчитаны на монтаж в стойку и на более высокую суммарную нагрузку линии. Оборудование непрерывной работы правильнее питать через ИБП, а сетевой фильтр или PDU в этой связке остаётся первым эшелоном защиты от помех.

Частые ошибки при выборе и чек-лист перед покупкой

Взяли удлинитель вместо фильтра по внешнему виду и числу гнёзд — техника осталась без защиты от импульсов, хотя выглядело всё одинаково. Не посчитали суммарную мощность нагрузки — фильтр работает на пределе и быстрее выходит из строя. Выбрали по числу розеток без учёта шага гнёзд — половина заблокирована крупными адаптерами. Проигнорировали отсутствие подключённого заземления — часть защитных цепей не работает. Сэкономили на сечении шнура при высокой нагрузке — кабель греется первым. Включили один фильтр в другой каскадом — защита срабатывает непредсказуемо. Не посмотрели тип защиты от перегрузки и индикатор исправности — не заметили момент, когда варистор выработал ресурс. Посчитали, что фильтр заменяет ИБП или стабилизатор — техника осталась без защиты именно в тот момент, когда пропало питание или просело напряжение.

Чек-лист самопроверки перед оплатой:

• Посчитана суммарная мощность нагрузки с запасом 25–30%.
• Максимальный ток фильтра соответствует этой нагрузке.
• Розеток хватает с учётом крупных адаптеров и 1–2 гнёзд в запас.
• Заявлена энергия поглощения импульса и есть индикатор исправности защиты.
• Есть сбрасываемая защита от перегрузки, не только одноразовый предохранитель.
• Длина шнура и сечение проводника соответствуют задаче.
• В целевой розетке подключён заземляющий контакт.
• Понятно, нужен ли в этом сценарии ещё и ИБП или стабилизатор напряжения.

FAQ: короткие ответы на частые вопросы о сетевых фильтрах

Спасает ли сетевой фильтр от скачков напряжения? Да, но только от кратковременных импульсных скачков: длительное отклонение напряжения от номинала решает уже стабилизатор.

Сколько джоулей энергии поглощения достаточно? Зависит от ценности и чувствительности подключаемой техники: для базовой офисной электроники хватает младших моделей, для дорогого ПК и аудиосистемы разумно смотреть на модели с более высоким запасом.

Чем сетевой фильтр отличается от удлинителя? Удлинитель только распределяет питание по розеткам, а сетевой фильтр дополнительно подавляет импульсные помехи и ограничивает перенапряжение.

Нужен ли фильтр, если уже стоит ИБП? Да, зависит от модели ИБП: не каждый ИБП одинаково хорошо фильтрует высокочастотные помехи, и связка «фильтр плюс ИБП» остаётся практичным решением для системного блока.

Можно ли подключать лазерный принтер к сетевому фильтру? Зависит от максимального тока и мощности конкретной модели фильтра: у лазерных принтеров высокое пиковое потребление при разогреве печки, это нужно учитывать в расчёте нагрузки.

Как понять, что защита выработала ресурс? По индикатору исправности защиты, если он предусмотрен в модели; без индикатора внешне это не заметно, розетки продолжают работать уже без фильтрации.

Итог: как выбрать сетевой фильтр за пять шагов и где его купить

Посчитать суммарную мощность нагрузки с запасом.

1. Определить число и компоновку розеток под реальные адаптеры.
2. Выбрать максимальный ток — 10 или 16 А — под эту нагрузку.
3. Сравнить энергию поглощения импульса и тип защиты от перегрузки.
4. Проверить заземление в целевой розетке и решить, нужен ли дополнительно ИБП или стабилизатор.

В каталоге XCOM-SHOP сетевые фильтры можно фильтровать по числу розеток, максимальному току и наличию USB-портов — менеджер поможет подобрать вариант под конкретную нагрузку, от домашнего рабочего места до серверной стойки с блоком розеток форм-фактора PDU. Доступны самовывоз из офисов и доставка по России.

Материал подготовила Редакция XCOM-SHOP. Технические характеристики устройств и требования нормативных документов меняются — проверяйте параметры по официальной документации производителя на дату покупки. Работы с электропроводкой, заземлением и защитными устройствами щита должен выполнять квалифицированный электрик.
