OSNOVO SP-IP/1000PD и SP-IP/1000PWA: грозозащита IP-инфраструктуры в любой сезон
С приходом лета риск повреждения сетевого оборудования существенно увеличивается, ведь именно в этот период учащаются грозы, сопровождающиеся мощными импульсными перенапряжениями до 6–10 кВ. Сезонные переключения в электросетях, связанные с изменением нагрузок и профилактическими работами, создают дополнительные риски для сетевого оборудования.
OSNOVO SP-IP/1000PD
При этом импульсные коммутационные скачки в электросетях не зависят от сезона и могут достигать 400–600 В, что превышает устойчивость большинства устройств (чувствительная электроника может выходить из строя уже при 500 В). Особенно уязвимы линии Power over Ethernet (PoE), передающие одновременно данные и питание, — даже кратковременный скачок напряжения может вывести из строя как камеры видеонаблюдения, так и коммутаторы.
Защититься от подобных случаев предлагает компания OSNOVO: в ее ассортименте есть устройства грозозащиты, в том числе компактные модели вроде OSNOVO SP-IP/1000PD для локальных сетей или промышленные модели, в том числе OSNOVO SP-IP/1000PWA с корпусом из алюминия, защищенным по стандарту IP67.

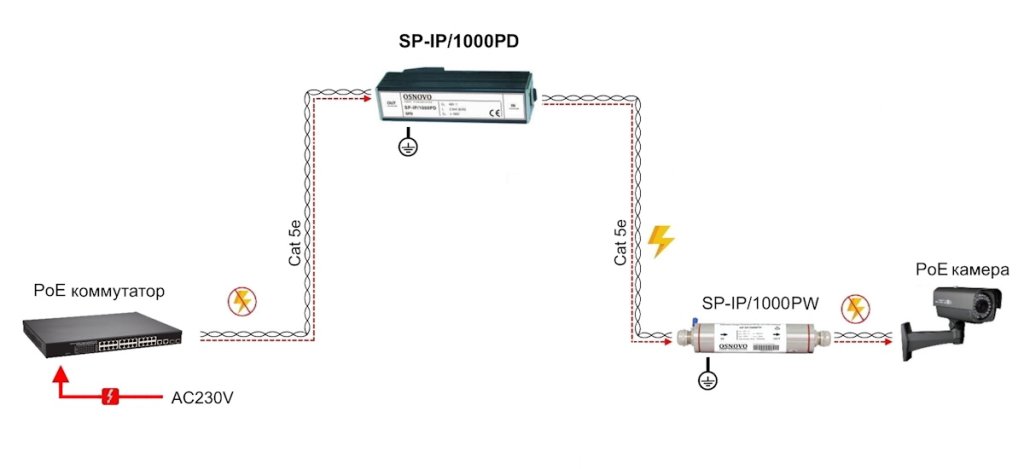

Схема применения устройства грозозащиты SP-IP/1000PD
В этих устройствах реализована двухступенчатая система защиты устройств (TVS-диоды + газоразрядники), которая подавляет летние грозовые разряды и коммутационные скачки. Корпуса из алюминия, металла или термопластика выдерживают температуры от -40 до +80°C, что делает их пригодными для любых условий эксплуатации.
Для уличной камеры с PoE грозозащита OSNOVO монтируется в разрыв кабеля (2 устройства с обеих сторон линии), подавляя импульсы до 6 кВ и защищая оба устройства — камеру и коммутатор.

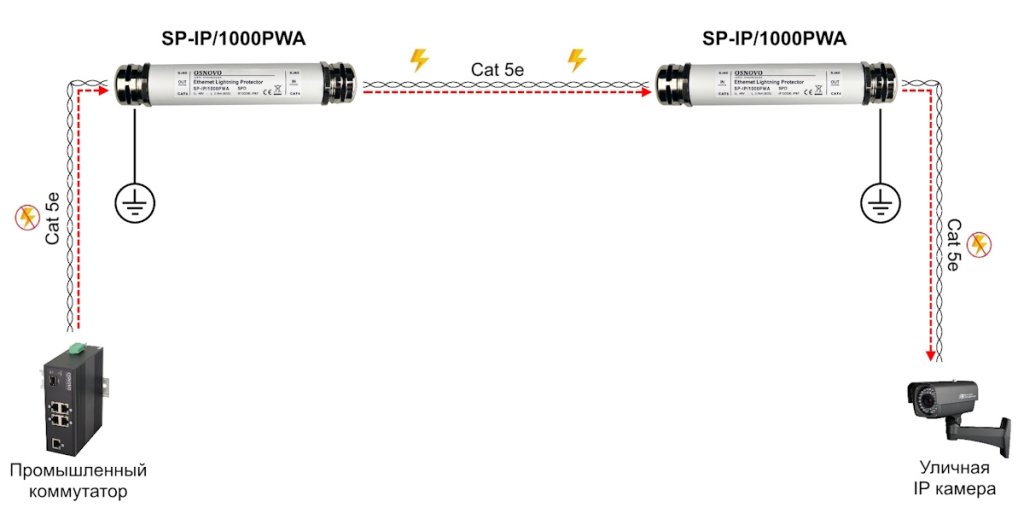

Схема применения устройства грозозащиты SP-IP/1000PWA
| Модель | OSNOVO SP-IP/1000PD | OSNOVO SP-IP/1000PWA |
| Назначение | Защита цепи Ethernet+PoE | Защита цепи Ethernet+PoE |
| Скорость передачи данных | 1000 Мбит/c | 1000 Мбит/c |
| Кол-во портов | 1 | 1 |
| Время срабатывания | менее 1 нс | менее 1 нс |
| PoE | IEEE802.3af/at/bt (60 Вт) Метод подачи PoE: A + B |
IEEE802.3af/at Метод подачи PoE: A + B |
| Защищаемые контакты | 1, 2, 3, 4, 5, 6, 7, 8 | 1, 2, 3, 4, 5, 6, 7, 8 |
| Номинальный ток разряда 8/20мкс | 2,5 кА | 2,5 кА |
| Максимальный ток разряда 8/20мкс | 10 кА | 10 кА |
| Номинальное рабочее напряжение | 48 В | 48 В |
| Подключение | RJ45х 1 (вх.), RJ45х 1 (вых.) | RJ45х 1 (вх.), RJ45х 1 (вых.) |
| Способ монтажа | на DIN-рейку | на DIN-рейку |
| Рабочая температура | -40…+80 °C | -40…+80 °C |
| Размеры | 26 x 93,5 x 27 мм | 170 x 34 x 40 мм |
| Вес | 0,15 кг | 0,27 кг |
| Уличное исполнение (класс защиты IP67) | — | ✔ |
