Модульные ИБП — когда архитектура оправдана и как считать резервирование

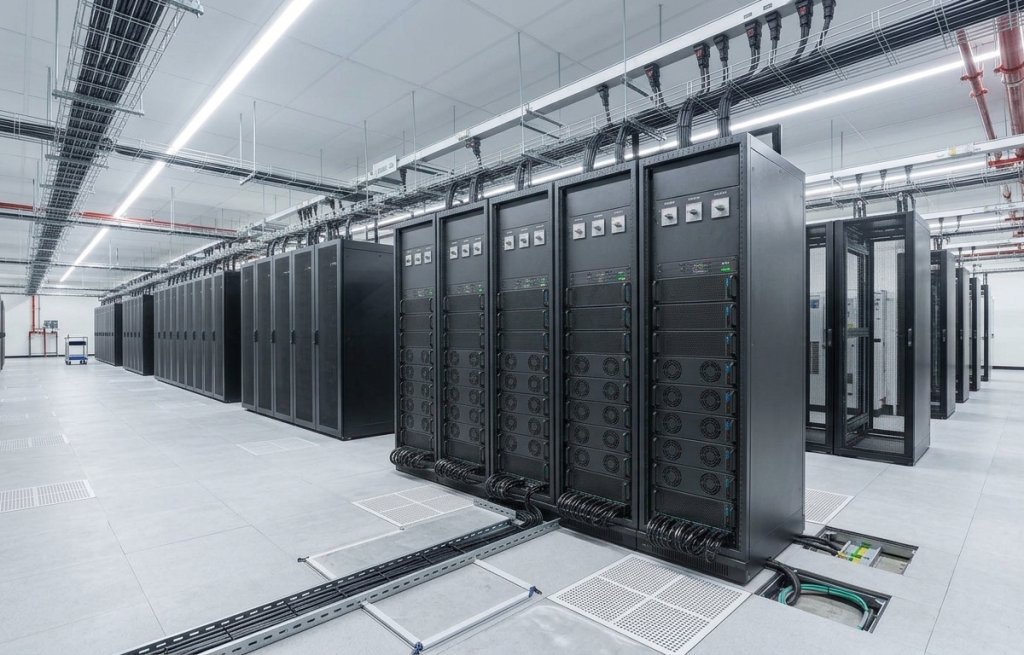

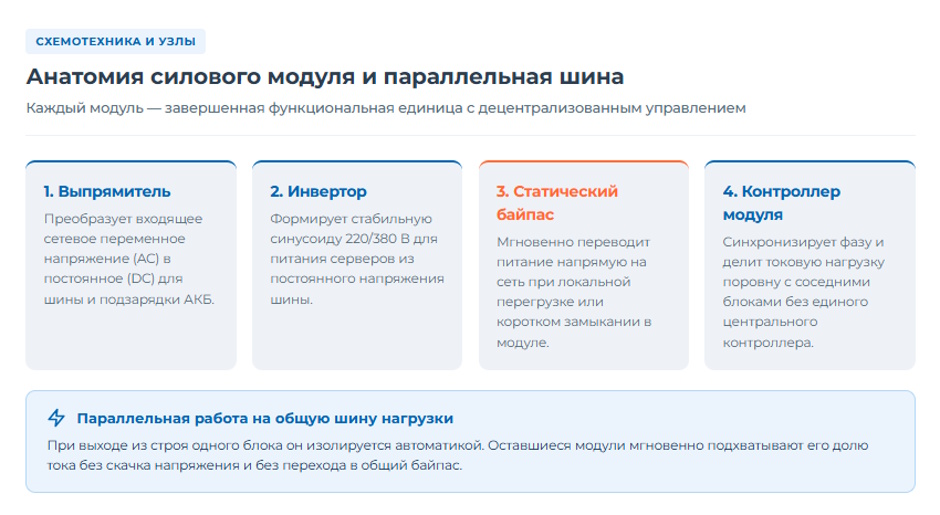

Все установленные модули работают параллельно на общую шину нагрузки: каждый берёт на себя примерно равную долю тока, а блоки управления модулей синхронизируют фазу и распределение нагрузки между собой без выделенного центрального контроллера, отказ которого мог бы остановить всю систему. Именно параллельная работа делает возможным пошаговое масштабирование: чтобы увеличить установленную мощность, достаточно добавить в свободный слот шасси ещё один модуль — вся логика перераспределения нагрузки происходит автоматически, без остановки уже работающих модулей и без перенастройки системы вручную.

Как происходит горячая замена без остановки нагрузки

Система непрерывно диагностирует состояние каждого модуля — такая диагностика на уровне модуля позволяет локализовать проблему до того, как она затронет всю систему. При обнаружении неисправности проблемный элемент изолируется, а его долю нагрузки на себя принимают оставшиеся модули — автоматически и без переключения системы в байпас. Неисправный модуль извлекается и заменяется исправным без прерывания питания нагрузки. Это напрямую снижает среднее время восстановления (MTTR) до нескольких минут — против часов, а иногда и дней при ремонте моноблочного ИБП, где неисправность требует остановки всего устройства.

Важная оговорка для объективности: горячая замена решает проблему отказа именно силового модуля, но не любого узла системы. Батарейный банк (общий батарейный массив), контроллер и статический байпас нередко остаются общими для всех модулей шкафа — это классическая единая точка отказа модульной архитектуры. Отказ такого общего узла может привести к потере выходного напряжения сразу всей системы, если производитель не предусмотрел избыточность контроллеров или байпаса. При выборе конкретной модели стоит уточнять, зарезервированы ли эти узлы — иначе формальная модульность силовой части не защищает от каскадного отказа всей системы целиком, а отказоустойчивость системы электропитания в целом окажется ниже заявленной для отдельного модуля.

Монолитная (моноблочная) архитектура: в чём принципиальное отличие

В моноблочном ИБП выпрямитель, инвертор и байпас собраны в единый неразборный силовой блок. Нарастить мощность можно только целыми ИБП, а не отдельными модулями — если нагрузка выросла, придётся ставить рядом второй полноразмерный аппарат. У моноблока меньше внутренних компонентов, что при прочих равных повышает наработку на отказ (MTBF) самого устройства как единицы. Но при отказе внутреннего узла ремонт требует остановки блока и занимает часы, а иногда и дни — деталь нужно диагностировать, заказать и заменить силами сервисной службы.

Резервирование в монолитной архитектуре реализуется не добавлением компонента внутрь устройства, а установкой второго полноразмерного ИБП рядом с первым: либо по схеме N+1 из двух одинаковых блоков, либо по схеме 2N с полностью независимыми линиями питания. В обоих случаях резервная мощность добавляется крупным «куском», равным целому устройству, а не долей от него — отсюда и более высокая избыточность установленной мощности по сравнению с точным подбором числа модулей в модульной системе.

Методика расчёта резервирования N+1 и N+X

Ниже — универсальный алгоритм расчёта резервирования, применимый к любой линейке модульных ИБП. Числовые примеры в этом разделе — только иллюстрация логики расчёта, а не готовая цифра для копирования. Параметры единичного силового модуля (мощность, максимальное число модулей в шасси) всегда берутся из спецификации конкретной линейки, которую копирайтер и менеджер XCOM-SHOP подбирают под задачу клиента.

Шаг 1 — расчётная нагрузка объекта

Суммируйте реальную мощность, потребляемую всем защищаемым оборудованием: серверными стойками, сетевым и инженерным оборудованием. К полученной цифре добавьте запас по мощности под рост нагрузки в среднесрочной перспективе. Этот запас закладывается в расчётную нагрузку до выбора уровня резервирования, а не после — иначе резервные модули окажутся израсходованы на компенсацию роста, а не на защиту от отказов.

Шаг 2 — количество рабочих модулей

Разделите расчётную нагрузку на номинальную мощность одного модуля выбранной линейки (значение берётся из спецификации производителя) и округлите результат в большую сторону — это минимальное число рабочих модулей N, без которых нагрузка физически не покрывается.

Здесь стоит учитывать разницу между полной (кВА) и активной (кВт) мощностью модуля: активная мощность равна номинальной мощности в кВА, умноженной на коэффициент мощности нагрузки. Для оценки теплового режима и энергопотребления системы дополнительно учитывается КПД при частичной нагрузке — у современных модульных систем он может достигать высоких значений на полной загрузке, но заметно проседает, если реальная загрузка модулей далека от номинальной, поэтому важно не завышать избыточно число рабочих модулей сверх реальной потребности.

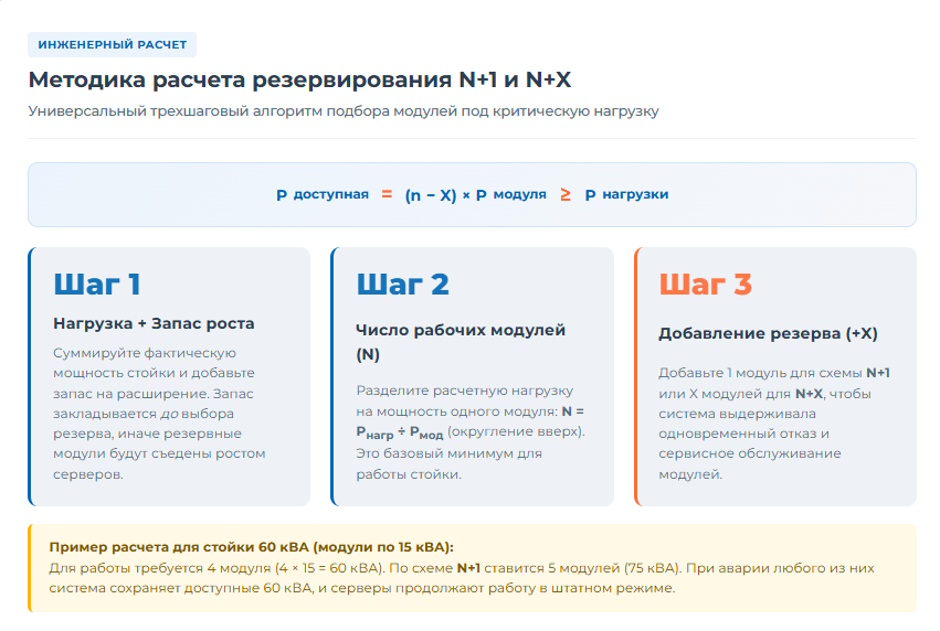

Шаг 3 — резервные модули: N+1 против N+X

В модульных системах N+1 означает, что суммарная мощность рабочих модулей после отказа одного из них должна полностью покрывать мощность критической нагрузки. При одинаковой мощности модулей это выражается формулой:

P_доступная = (n − 1) × P_модуля

Условие корректного резервирования: P_доступная ≥ P_нагрузки.

Пример расчёта (условный, для иллюстрации логики). Пусть расчётная нагрузка — 60 кВА, а линейка построена на модулях по 15 кВА. Без резервирования достаточно 4 модулей (4 × 15 = 60 кВА), но отказ любого одного модуля приведёт к перегрузке оставшихся и риску отключения нагрузки. При схеме N+1 устанавливается 5 модулей (5 × 15 = 75 кВА). Доступная мощность при отказе одного модуля составит (5 − 1) × 15 = 60 кВА — условие P_доступная ≥ P_нагрузки выполняется, система выдерживает отказ одного модуля без потери питания нагрузки.

Для более высоких требований к надёжности и отказоустойчивости системы электропитания применяется схема N+X, где X — число резервных модулей, большее единицы:

P_доступная = (n − X) × P_модуля, при условии (n − X) × P_модуля ≥ P_нагрузки.

Выбор X — не универсальная норма, а результат анализа риска: чем выше стоимость простоя и чем меньше терпимость к совпадению планового обслуживания одного модуля с внезапным отказом другого, тем больше X. Конкретное число X для проекта определяется совместно с инженером на этапе подбора линейки — точные параметры модуля (номинальная мощность, максимальное число слотов в шасси) уточняйте по технической документации конкретной модели: методика расчёта выше универсальна, но исходные цифры индивидуальны для каждой линейки.

Другие схемы резервирования: 2N, 2(N+1) и дробное резервирование

Помимо N+1 и N+X, резервирование питания строится и на уровне системы в целом, а не только внутри одного шкафа модулей. Разница принципиальная: N+1 и N+X защищают от отказа отдельного модуля внутри одной системы, но не спасут, если из строя выйдет общий для всех модулей узел — например, входной автомат, распределительная шина или само шасси целиком. Для защиты от таких отказов резервирование выносят на уровень выше — на уровень целых систем электропитания.

2N — полное дублирование тракта электропитания: два независимых, полностью самостоятельных комплекта ИБП с разнесением по разным помещениям или распределительным линиям. Если весь один комплект (включая шасси, батареи и распределение) выйдет из строя, второй продолжает питать нагрузку в одиночку. Это резервирование на уровне архитектуры объекта, а не отдельного устройства.

2(N+1) — сочетание подходов: каждая из двух независимых линий 2N дополнительно строится по схеме N+1 внутри себя. Такая схема закрывает одновременно и отказ целой линии, и отказ отдельного модуля внутри работающей линии — за счёт двойной избыточности она требует существенно больше оборудования и бюджета, чем N+1 или 2N по отдельности.

Дробное резервирование (например, 3N/2 или 4N/3) применяется, когда нужно распределить резервную мощность между несколькими независимыми линиями, не дублируя каждую полностью. Такая схема позволяет держать более высокую среднюю загрузку модулей по сравнению с чистым 2N, снижая капитальные затраты при сохранении приемлемого уровня отказоустойчивости.

Именно модульная архитектура делает переход между этими схемами вопросом добавления или перераспределения модулей внутри существующих шасси, а не покупки дополнительных целых ИБП, как это было бы с монолитной системой.

Экономика: совокупная стоимость владения (TCO) модульных ИБП против монолитных

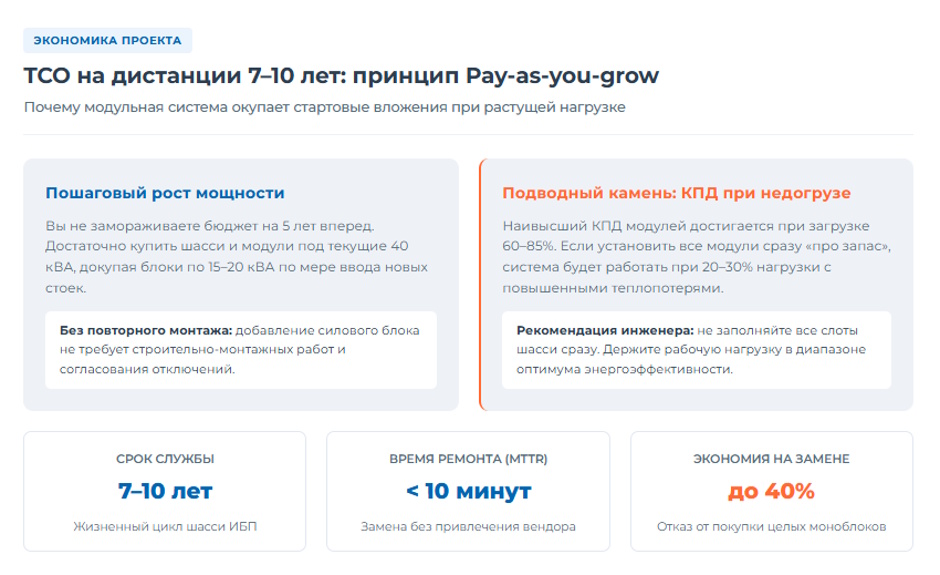

У модульной системы выше стоимость базовой инфраструктуры: шасси и распределительная сеть проектируются сразу под максимальную мощность, которую система сможет вместить. Но стоимость поэтапного роста ниже — модули докупаются по мере фактического роста нагрузки, что реализует принцип пошагового масштабирования мощности: платите за киловольт-амперы тогда, когда они реально понадобились, а не авансом на годы вперёд.

У монолитной системы ниже входной порог: для старта достаточно одного блока под текущую нагрузку. Но при росте нагрузки требуется установка ещё одного полноценного ИБП — со своими расходами на монтаж, место в серверной и, зачастую, на остановку части инфраструктуры на время работ.

Есть и обратная сторона пошагового масштабирования: КПД ИБП обычно максимален при загрузке, близкой к номинальной, и заметно снижается при частичной загрузке модулей. Если система изначально укомплектована избыточным числом модулей "на вырост", а нагрузка растёт медленнее плана, часть модулей будет работать в невыгодном по энергоэффективности режиме — это стоит закладывать в расчёт TCO наравне с прямыми капитальными затратами.

Вывод: модульность снижает совокупную стоимость владения на горизонте нескольких лет при растущей или неопределённой нагрузке — за счёт пошагового масштабирования мощности, точного резервирования и низкого MTTR. При стабильной, точно известной нагрузке переплата за гибкость модульной архитектуры, как правило, не окупается.

На практике сравнение TCO имеет смысл делать не на момент закупки, а на горизонте всего жизненного цикла оборудования — обычно 7–10 лет. За это время монолитная система с растущей нагрузкой может пройти через одну-две замены целого блока, каждая из которых означает новые расходы на монтаж, демонтаж старого оборудования и, часто, временное снижение уровня резервирования на период работ. Модульная система в тех же условиях просто получает дополнительные модули в уже смонтированное шасси — без остановки защищаемой нагрузки и без повторных проектных работ.

Практические сценарии: где модульность оправдана, а где избыточна

Сценарий 1. Дата-центр или серверная с высоким SLA и растущей нагрузкой. Простой стоит дорого, профиль нагрузки меняется по мере развития сервиса, а обслуживание не должно останавливать питание оборудования. Здесь модульная архитектура с пошаговым масштабированием мощности, горячей заменой модулей и высокой отказоустойчивостью системы электропитания — обоснованный выбор, несмотря на более высокий стартовый бюджет. Диапазон ИБП 10 000–200 000 ВА для ЦОД и промышленности — 151 модель в наличии.

Сценарий 2. Небольшая серверная с фиксированной, предсказуемой нагрузкой и невысокой стоимостью простоя — например, офисный сервер без строгих требований SLA. Здесь монолитный ИБП с одним резервным блоком закрывает задачу дешевле и без избыточной эксплуатационной сложности, которую несёт модульная система с её распределением нагрузки между модулями и мониторингом каждого из них. Для такой нагрузки обычно достаточно диапазона ИБП 3000–6000 ВА для серверной и малого ЦОД — 212 моделей в наличии.

В этом сценарии дополнительный резервный блок обычно проще держать на складе как единое устройство, а не согласовывать с поставщиком запас силовых модулей конкретной линейки — для объекта без выделенной инженерной службы это может оказаться решающим практическим доводом в пользу простоты, даже если по формальному расчёту TCO модульная система выглядела бы чуть выгоднее на длинном горизонте.

Чек-лист перед выбором архитектуры ИБП

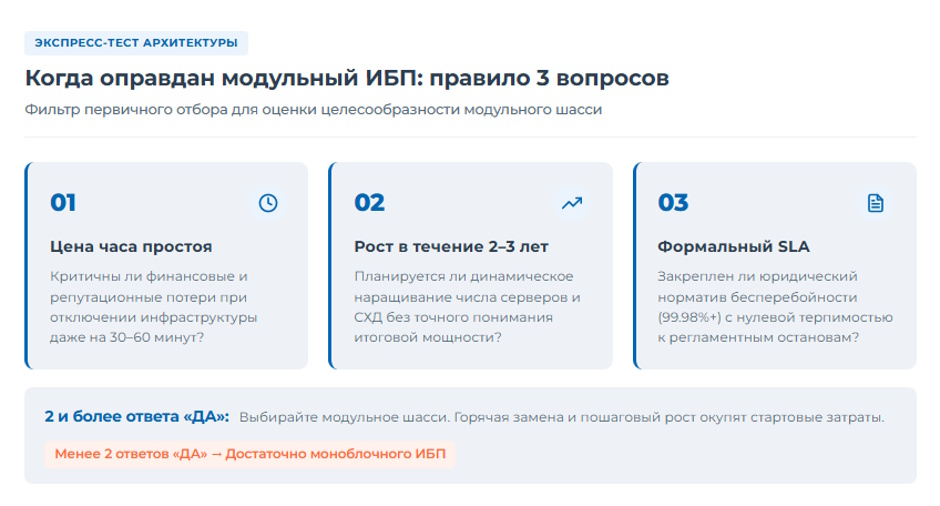

Есть ли формальный SLA по доступности питания?

• Насколько дорого обходится час простоя?
• Планируется рост нагрузки в перспективе 2–3 лет?
• Допустимо ли отключение нагрузки на время ремонта?
• Есть ли требования по Tier (Uptime Institute) или аналогичным нормативам?
• Какой бюджет заложен на инфраструктуру распределения питания?

Заключение и материалы кластера про ИБП

Выбор между модульной и монолитной архитектурой — это не вопрос «что лучше», а вопрос соответствия конкретной задаче: профилю нагрузки, требованиям по доступности и бюджету на горизонте нескольких лет. Резервирование N+1 или N+X внутри модульной системы либо простая пара моноблочных ИБП — решение зависит от цифр, а не от моды на архитектуру. За подбором конкретной линейки модульных или монолитных ИБП под расчётную нагрузку вашего объекта обращайтесь к менеджерам XCOM-SHOP.
