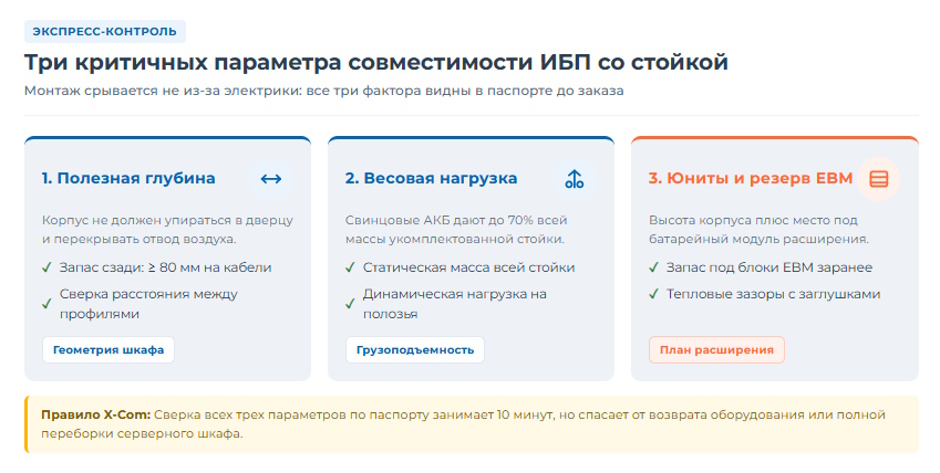

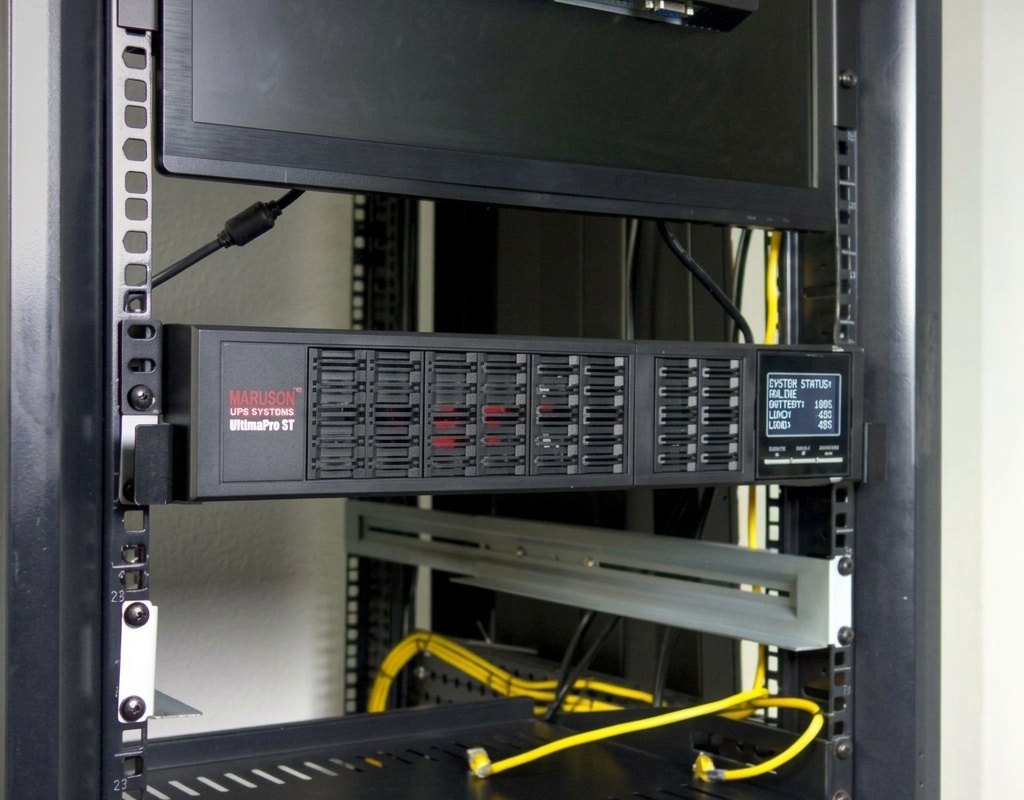

Что чаще всего мешает установить ИБП в стойку: три критичных параметра

Монтаж срывается не из-за электрики. ИБП в стойку не встаёт по трём причинам, и все три видны в паспорте до заказа.

Первая — глубина корпуса больше полезной глубины шкафа. Устройство упирается в дверцу или встаёт впритык, не оставляя места под кабели и отвод воздуха.

Вторая — вес. Суммарная масса корпуса с аккумуляторами превышает грузоподъёмность направляющих или всей стойки. Весовая нагрузка на стойку считается по всему оборудованию, а не по одному ИБП.

Третья — юниты. В высоте, выделенной под ИБП, не остаётся места под батарейный модуль расширения, который понадобится через год-два.

Все три параметра проверяются по даташиту за десять минут: глубина корпуса, весовая нагрузка на стойку, высота в юнитах. Совместимость со шкафом складывается именно из них, а не из марки оборудования. После доставки любая из этих ошибок означает возврат или переделку компоновки шкафа.

Для примера дальше по тексту разберём две модели из наличия: компактный Powercom KIN-1000AP RM высотой 1U и онлайн-ИБП Бастион SKAT-UPS 6000-RACK-ON P3 на 6 кВА. Весь ассортимент — в разделе систем бесперебойного питания.

Глубина корпуса ИБП и глубина шкафа

Глубина корпуса — самый непредсказуемый параметр в линейке. Модели одинаковой мощности отличаются по ней в полтора-два раза: всё зависит от того, сколько аккумуляторов помещено внутрь корпуса и вынесены ли они в отдельный блок. У линейно-интерактивного Powercom KIN-1000AP RM на 1000 ВА габариты составляют 377×362×44 мм, то есть глубина корпуса — 362 мм. А у батарейного блока Бастион SKAT BC 72/18S3 RACK при той же ширине габариты составляют 440×88×710 мм, то есть глубина корпуса 710 мм. Разница почти вдвое, и оба изделия при этом стандартные 19-дюймовые.

Со шкафами ситуация обратная. Общепринятый ряд габаритных глубин — 600, 800, 1000 и 1200 мм. Выбор невелик, и это упрощает расчёт: достаточно понять, в какой из четырёх типоразмеров вы попадаете.

Нехватка глубины бьёт не только по факту установки. Позади корпуса должно оставаться свободное место под подвод кабелей — для стоечного оборудования рекомендуется не менее 80 мм. Если этого запаса нет, кабели питания и данных перегибаются у самого разъёма и перекрывают перфорацию задней панели. Кабель-менеджмент в закрытом шкафу — это не аккуратность ради аккуратности, а условие нормального теплоотвода.

Типовые глубины 19-дюймовых шкафов и запас под оборудование

Габаритная глубина шкафа, мм	Типичное применение	Минимальный запас за корпусом, мм
600	сетевой узел, коммутаторы, компактные ИБП	80
800	малая серверная, ИБП 1–3 кВА	80
1000	серверная, ИБП с батарейными модулями	80
1200	ЦОД, мощные онлайн-ИБП	80

Отсюда практический вывод: корпус глубиной 710 мм в шкаф на 600 мм не встанет вообще, а в шкаф на 800 мм войдёт впритык — с учётом 80 мм на кабели и расстояний до дверцы запас окажется почти нулевым.

Ряд глубин и норматив запаса под кабели приведены по справочному пособию по подбору 19-дюймового шкафа (Видеомакс, 2021). Сами шкафы и стойки — в разделе шкафов и стоек.

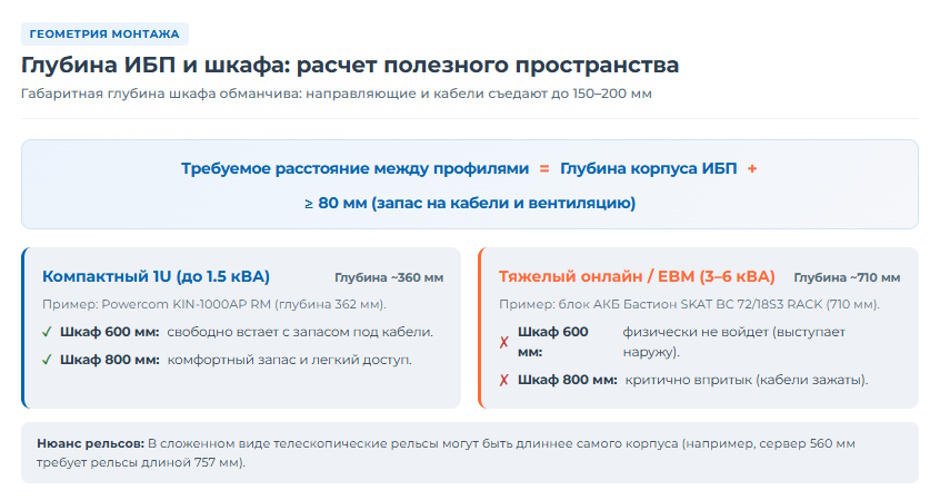

Как сверить глубину ИБП и внутреннюю глубину стойки

Сравнивать габаритную глубину шкафа с глубиной корпуса ИБП бессмысленно. Считать нужно полезную глубину — максимальное расстояние между передней и задней парами монтажных профилей. Она всегда меньше габаритной и слабо стандартизирована: каждый производитель задаёт её по-своему, поэтому значение берут из паспорта конкретной модели шкафа.

Дальше вычитается то, что съедают конструктивные элементы. У шкафов ЦМО серии ШТК-М расстояние от профилей до внутренней поверхности двери и до задней стенки составляет по 75 мм с каждой стороны, у шкафов TTR — по 20 мм. Разница в 110 мм между двумя шкафами одной габаритной глубины возникает ещё до того, как вы поставите в них хоть что-то.

Практическая формула для проверки: требуемое расстояние от передних профилей до задней стенки равно глубине корпуса плюс 80 мм на кабели — или длине монтажных рельсов в сложенном виде, если она больше. Второе случается чаще, чем кажется. Совместимость со шкафом по глубине сводится к этой арифметике, и выполняется она за пять минут с паспортами обоих изделий на экране.

Если профили встали неудачно, их положение можно менять, но не плавно: шаг перемещения фиксирован конструкцией шкафа и составляет, например, 24 мм. Регулируемая глубина направляющих работает в тех же пределах.

Что происходит, если глубина не совпала

Корпус упирается в закрытую дверцу — очевидный и притом безобидный сценарий, потому что проблема видна сразу.

Хуже, когда ИБП формально помещается. Тогда нарушается циркуляция: горячий воздух от задней панели не уходит, а остаётся в кармане между корпусом и стенкой. Кабели укладывать некуда, они идут в натяг и закрывают перфорацию. Вентиляция в закрытой стойке рассчитана на сквозной поток, и одно устройство, поставленное впритык, ломает схему для всего шкафа.

Вывод простой: при нехватке глубины берут либо более компактную модель, либо шкаф глубже. Компромиссов по вентиляции быть не должно — перегрев не проявляется в день монтажа, он проявляется через полгода деградацией аккумуляторов.

Высота в юнитах (U): сколько места закладывать в стойке

Высота в юнитах — единственный параметр совместимости, который считается не в миллиметрах. И именно на нём чаще всего ошибаются, пытаясь пересчитать миллиметры корпуса в юниты самостоятельно.

Занятая высота — это не только корпус. Это корпус плюс пространство, которое придётся оставить пустым ради теплоотвода, плюс юниты под будущий батарейный модуль расширения.

Что такое юнит (U) и как считать высоту оборудования

Юнит — вертикальное приращение, равное 44,45 мм. Величина закреплена ГОСТ 28601.1-90 «Система несущих конструкций серии 482,6 мм. Панели и стойки. Основные размеры»; стандарт эквивалентен международному МЭК 297-1 и описывает ту же геометрию, что и стандарт EIA-310.

Высота в юнитах указывается производителем прямо в названии и характеристиках модели: 1U, 2U, 3U. Сверять со свободным местом в шкафу нужно именно это число, а не высоту корпуса в миллиметрах.

Причина в зазоре. Корпус высотой 1U в паспорте имеет высоту 44 мм, а не 44,45 — как у того же KIN-1000AP RM. Разница уходит на посадку между соседними устройствами. Пересчитывать миллиметры в юниты бессмысленно: посадочное место такая модель займёт целиком, сколько бы ни показал калькулятор.

Сколько дополнительного пространства закладывать на охлаждение

В плотно укомплектованной стойке под ИБП оставляют свободный юнит сверху и снизу. Это не требование стандарта, а практика: ИБП греется сильнее большинства соседей по шкафу, и упирать его вплотную к серверу означает подогревать оба устройства.

Пустые юниты закрывают панелями-заглушками. Без них холодный воздух из фронтальной зоны уходит через дыру в стойке напрямую в горячую зону, минуя оборудование. Панели-заглушки стоят копейки и дают заметный эффект: по соотношению затрат и результата это первое, что стоит сделать для охлаждения в закрытом шкафу.

Поэтому высота в юнитах, которую резервируют под ИБП, всегда больше высоты самого корпуса: к ней добавляются пустые юниты сверху и снизу. Закладывать это пространство нужно при планировании компоновки, а не когда свободных юнитов не осталось: вентиляция в закрытой стойке проектируется один раз, вместе с расстановкой оборудования.

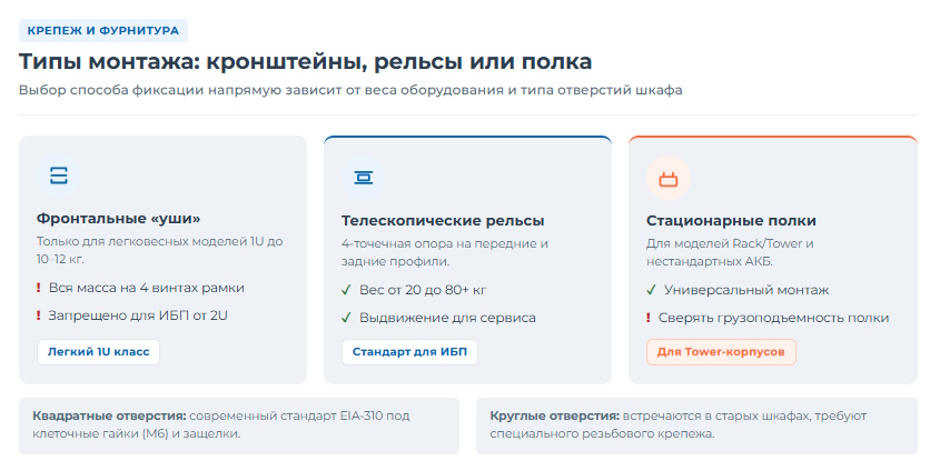

Тип монтажа: рельсы, направляющие и крепления

Универсального способа крепления «из коробки» у ИБП нет. Вариантов три: корпус ставится на стационарную полку, крепится на телескопические направляющие или фиксируется комплектными кронштейнами напрямую к вертикальным профилям.

Выбор определяется весом. Фронтальные кронштейны — «уши» — держат устройство только за переднюю панель. Для лёгкой модели этого достаточно, для тяжёлой — нет: вся масса приходится на четыре винта и на сами профили. Монтажные рельсы распределяют нагрузку по длине корпуса и опираются на заднюю пару профилей, поэтому четырёхточечный монтаж считается основным вариантом для ИБП и батарейных модулей.

Отдельно стоит учесть габариты самих рельсов. В сложенном виде монтажные рельсы могут быть длиннее корпуса, который они держат: в разобранном примере из инженерного пособия сервер глубиной 560 мм комплектуется рельсами длиной 757 мм. Если считать только по корпусу, шкаф подберётся неверно.

Модели в исполнении rack/tower ставятся и в шкаф, и на пол — вертикально, на комплектные подставки. Это выход, когда часть оборудования вне стойки или когда шкаф ещё не куплен.

Виды направляющих: квадратные и круглые отверстия, телескопические рельсы

Оба типа профилей предусмотрены геометрией ГОСТ и стандарта EIA-310, поэтому в шкафах встречаются и те, и другие. Профили с квадратными отверстиями — современный вариант. В них устанавливаются клеточные гайки, и они совместимы с безынструментальным крепежом. Профили с круглыми отверстиями стоят в старых шкафах и требуют винтового крепления, иногда — резьбовых отверстий, под которые нужен свой крепёж.

Проверить тип отверстий стоит до заказа монтажного комплекта: подобрать крепёж под уже купленную стойку проще, чем наоборот.

Телескопические направляющие с регулируемой глубиной выручают, когда глубина корпуса и расстояние между профилями не совпадают с расчётными. Каждая модель рассчитана на свой диапазон расстояний между профилями, и он указан в описании: монтажные рельсы подбирают под конкретный шкаф так же, как и сам ИБП.

Безынструментальный монтаж и крепёжный комплект

Безынструментальные защёлки ускоряют и установку, и последующее обслуживание: чтобы вынуть устройство, не нужно откручивать четыре винта в неудобной позе за дверцей шкафа.

Поддерживают их не все модели. Для части оборудования крепёжный комплект — рельсы, кронштейны, винты — подбирается и заказывается отдельно, под ширину и вес конкретного корпуса. Монтажные рельсы и сопутствующая фурнитура собраны в разделе аксессуаров для шкафов и стоек.

Мощность ИБП и весовая нагрузка на стойку

Слово «мощность» в этом разделе означает не то, что обычно. Расчёт требуемой мощности под конкретную нагрузку серверной — тема отдельного материала, и он у нас есть: как рассчитать мощность ИБП для серверной и выбрать топологию.

Здесь киловольт-амперы важны по другой причине. Чем выше мощность, тем больше аккумуляторов внутри, тем крупнее и тяжелее корпус — и тем строже требования к типу крепления и к грузоподъёмности шкафа. Мощность в этом разделе читается как габариты и вес, а не как автономия.

Мощность, высота и способ крепления

Вес корпуса 1000 ВА приведён по карточке Powercom KIN-1000AP RM — 10,5 кг. Точный вес остальных моделей берётся из паспорта. Подобрать по мощности удобно фильтрами каталога: ИБП 1000–2000 ВА и ИБП 3000–6000 ВА.

Вес ИБП и аккумуляторных батарей

Вес растёт не столько с мощностью, сколько с ёмкостью батарей. Две модели одинаковых киловольт-ампер могут отличаться по массе вдвое, если у одной шесть аккумуляторов внутри, а у другой два и расчёт на внешний блок.

Разница между классами наглядна. Компактный 1U на 1000 ВА весит около 10 кг — его поднимает один человек. Онлайн-ИБП на 3 кВА высотой 2U — уже порядка 32 кг по паспорту серии, а его батарейный блок SKAT BC 72/18S3 RACK — 43 кг брутто. Два юнита, а вместе больше 70 килограммов. SKAT-UPS 6000-RACK-ON P3 на 6 кВА — следующая ступень.

Ошибка возникает, когда инженер держит в голове паспортный вес одного корпуса. Полностью укомплектованная стойка — это ИБП, батарейный модуль, серверы, коммутаторы и патч-панели. Весовая нагрузка на стойку считается по всему содержимому шкафа, а не по тому, что добавляется прямо сейчас.

Грузоподъёмность направляющих и всей стойки

Грузоподъёмность указывается в паспорте шкафа и различается в разы: у напольных шкафов ЦМО серии ШТК-М допустимая масса нагрузки составляет 420 кг, у шкафов TTR — 800 кг, у серверных шкафов ONTEK серии TC статическая нагрузка заявлена в 900 кг.

Различают два значения. Статическая грузоподъёмность — сколько шкаф держит в покое. Динамическая относится к направляющим и важна в момент, когда устройство выдвигают для обслуживания: центр тяжести уходит вперёд, и весовая нагрузка на полозья резко возрастает. Допустимая весовая нагрузка на полозья указывается в паспорте направляющих отдельно от грузоподъёмности шкафа — это две разные цифры, и меньшая из них ограничивает всё.

Отсюда два правила. Тяжёлое ставится в нижнюю часть шкафа — так центр тяжести остаётся низко и сохраняется устойчивость стойки к опрокидыванию. И работать на пределе паспортных значений не нужно: запас закладывается сразу, потому что оборудование в шкафу со временем только прибавляется.

Совместимость с батарейными модулями расширения (EBM)

Время автономной работы наращивается внешними батареями. Большинство стоечных ИБП это поддерживает, и производитель указывает, какой именно батарейный модуль расширения подходит к какой модели — совместимость здесь не «по мощности вообще», а по конкретной паре.

Место под этот модуль закладывают при первом монтаже. Пример из наличия: онлайн-ИБП Бастион SKAT-UPS 3000-RACK-ON-6X9-E P3 на 3000 ВА занимает 2U, и предназначенный для него батарейный блок SKAT BC 72/18S3 RACK — тоже 2U. Вместе это четыре юнита вместо двух. Если при установке ИБП свободными оставались ровно два, расширять автономию будет некуда: придётся либо переставлять оборудование, либо ставить второй шкаф.

Тот же расчёт касается веса и глубины. Батарейный модуль — это почти чистые аккумуляторы, и его масса сопоставима с массой самого ИБП или выше: в паре выше блок тяжелее источника — 43 кг против 32. Весовая нагрузка на стойку считается сразу с ним, а не после.

Совместимые модули собраны в разделе внешних батарейных модулей (EBM).

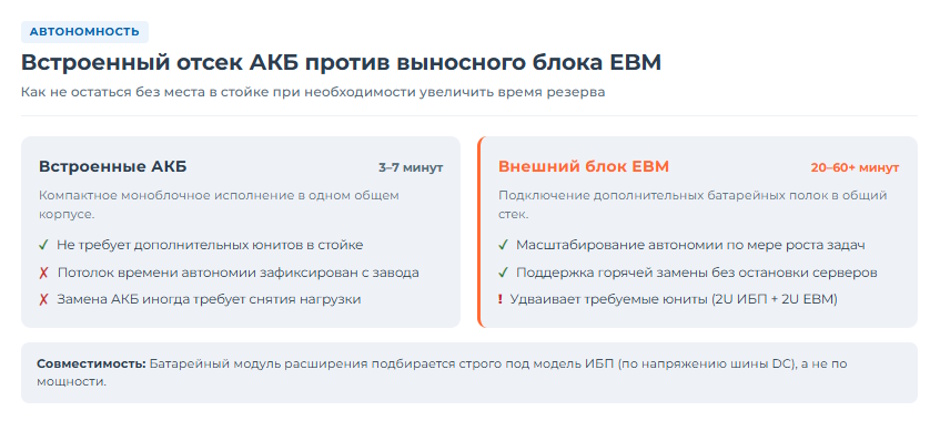

Встроенный отсек АКБ или выносной батарейный блок

Батареи внутри корпуса — компактно, но потолок автономии задан на заводе. Увеличить его нельзя, а замена аккумуляторов у части моделей требует снятия нагрузки.

Отдельный батарейный блок в соседнем юните гибче: автономию можно наращивать модулями по мере роста требований. Платой становятся занятые юниты, дополнительный вес и ещё один корпус, для которого нужны свои направляющие.

Промежуточный вариант — модели с горячей заменой аккумуляторов: батарейный отсек доступен с фронта, и АКБ меняются без остановки защищаемого оборудования. Для серверной, где окно обслуживания согласовывают заранее, это ощутимо экономит время.

Вентиляция и кабель-менеджмент в закрытой стойке

Размещение ИБП влияет на тепловой режим всего шкафа. Направление воздушного потока корпуса должно совпадать с логикой охлаждения стойки: холодный воздух забирается спереди, горячий уходит назад и вверх. Устройство, развёрнутое против этой схемы, гонит горячий воздух во фронтальную зону, откуда его заберут соседи. Вентиляция в закрытой стойке работает только как единая система: одно устройство, поставленное не по потоку, портит режим всему шкафу.

Три правила, которые закрывают большую часть проблем с перегревом:

• свободные юниты закрываются панелями-заглушками, иначе холодный и горячий потоки смешиваются;
• кабели питания и данных укладываются так, чтобы не перекрывать перфорацию задней и боковых панелей — те самые 80 мм запаса нужны именно для этого;
• силовые кабели разводятся через блок распределения питания (PDU), а не пучком напрямую от розеток ИБП: так за корпусом остаётся меньше проводов.

Кабель-менеджмент в закрытом шкафу — часть системы охлаждения, а не эстетика.

Стандарты монтажа: почему ИБП и шкафы разных производителей совместимы

Вся совместимость, описанная выше, держится на одной геометрии. Ширина 482,6 мм — те самые 19 дюймов — и вертикальное приращение 44,45 мм заданы ГОСТ 28601.1-90 и ГОСТ 28601.2-90 «Система несущих конструкций серии 482,6 мм». Международный аналог — стандарт EIA-310, на который производители шкафов ссылаются наравне с ГОСТ.

Отсюда следствие: корпус ИБП одного производителя физически встаёт в шкаф другого. Производители монтажных профилей прямо указывают соответствие обоим ГОСТам и EIA-310, поэтому крепёжная перфорация у них одинаковая, а высота размечается тем же шагом в один юнит.

Всё остальное — глубина, шаг перемещения профилей, тип отверстий, грузоподъёмность — стандартом не задано и остаётся на усмотрение производителя. Поэтому совместимость со шкафом по ширине гарантирована всегда, а по глубине и весу — только после проверки по паспортам.

Чек-лист совместимости ИБП и стойки перед покупкой

[ ] Глубина корпуса плюс 80 мм на кабели помещается между профилями и задней стенкой

• [ ] Свободных юнитов хватает на корпус плюс запас сверху и снизу, пустые юниты закрыты панелями-заглушками
• [ ] Тип крепления подходит под отверстия шкафа, монтажные рельсы в комплекте или заказаны
• [ ] Суммарный вес оборудования не превышает ни грузоподъёмность шкафа, ни весовую нагрузку на полозья
• [ ] Место под батарейный модуль расширения зарезервировано заранее
• [ ] Направление воздушного потока совпадает с логикой охлаждения шкафа

Частые вопросы о монтаже ИБП в стойку

Можно ли поставить напольный (башенный) ИБП в стойку через комплект для монтажа

Иногда можно, но только если производитель прямо подтверждает совместимость по глубине и весу. Универсальный монтажный комплект или полка решают задачу механически, однако самодельные решения снижают устойчивость стойки к опрокидыванию и нарушают схему вентиляции. Надёжнее взять модель в исполнении rack/tower — она рассчитана на оба варианта установки изначально.

Нужно ли снимать батарейный блок перед установкой ИБП в стойку

Смотрите инструкцию к конкретной модели: у части тяжёлых ИБП съёмный батарейный блок предусмотрен конструктивно, и порядок установки описан производителем. Если такая возможность есть, ею пользуются: корпус без аккумуляторов легче, его проще поднять и зафиксировать на направляющих, а нагрузка на рельсы в момент монтажа ниже. Поднимать тяжёлый корпус в одиночку не стоит в любом случае.

Как понять, что стойка выдержит вес ИБП с батареями

Сложите паспортный вес корпуса ИБП, вес всех установленных и планируемых батарейных модулей и массу уже смонтированного в шкафу оборудования. Сравните сумму с заявленной грузоподъёмностью шкафа — у разных моделей она отличается в разы, от 420 до 900 кг. Запас нужен обязательно: на предельных значениях не работают.
